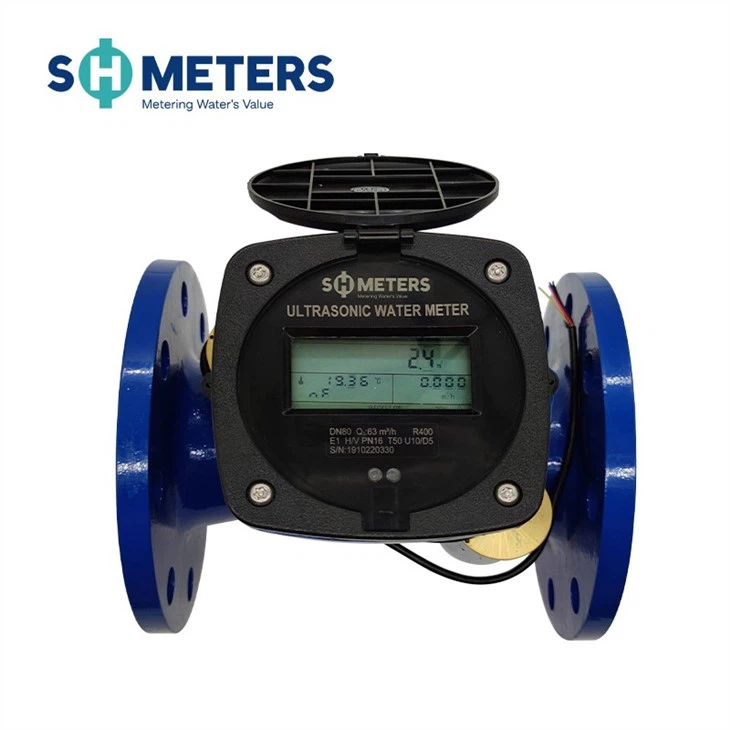

Opis izdelka
Je merilni instrument za neprekinjeno merjenje, beleženje in prikaz količine vode, ki teče skozi senzor z uporabo metode ultrazvočne časovne razlike. Pred uporabo pozorno preberite ta priročnik, da ga boste kar najbolje izkoristili in se izognili nepotrebni izgubi.
Oris dimenzijske risbe
|
Nazivni premer (mm) |
Dolžina L |
Širina W | Visoka H | Prirobnični priključek | ||
| Premer prirobnice | Premer kroga vijaka | Velikost vijaka-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Tehnični parameter
|
Nazivni premer (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
Največji pretok Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
|
Nazivni pretok Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
Prehodni pretok Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 |
|
Najmanjši pretok Q1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
|
Zagonski pretok (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 |
| Največji pretok | 9999999.9 | ||||||||
| Povratni tok | 9999999.9 | ||||||||
| Merilno območje | Q3/Q1, R250 (R400 po meri) | ||||||||
| Razred točnosti | Razred B | ||||||||
| Razred izgube tlaka | Manjše ali enako 0,063 MPa | ||||||||
| Delovni tlak | 1,6 MPa | ||||||||
| Temperaturni razred | T30 | ||||||||
| Temperaturno območje | (5~55) stopinj | ||||||||
| Okoljski razred | Notranji, razred B | ||||||||
| Elektromagnetni razred | E1 (stanovanjski, komercialni, industrijski) | ||||||||
| Napajanje | Vgrajena litijeva baterija DC 3,6 V | ||||||||
| Življenjska doba baterije | > 10 let | ||||||||
| Položaj namestitve | Vsak kot | ||||||||
| Zaslon | LCD, 8 mest + dodatni znaki | ||||||||
| Razred občutljivosti profila pretoka | U10/D5 | ||||||||
| Komunikacijski vmesnik | RS485 Modbus/impulzni izhod/GPRS/NB-IOT/Lorawan | ||||||||
| Zaščitni razred | IP68 | ||||||||
| Dopustna temperatura skladiščenja | -20~60 stopinj | ||||||||
| Statična moč | 10μA | ||||||||
| Delovna poraba energije | 45μA | ||||||||
Načelo delovanja
Ultrazvočni vodomer je nova vrsta vodomera, ki lahko zazna časovno razliko, ki jo povzroči sprememba hitrosti, ko se ultrazvočni žarek širi v vodi navzgor in navzdol, analizira in obravnava pretok vode ter nato izračuna pretok vode naprej.
