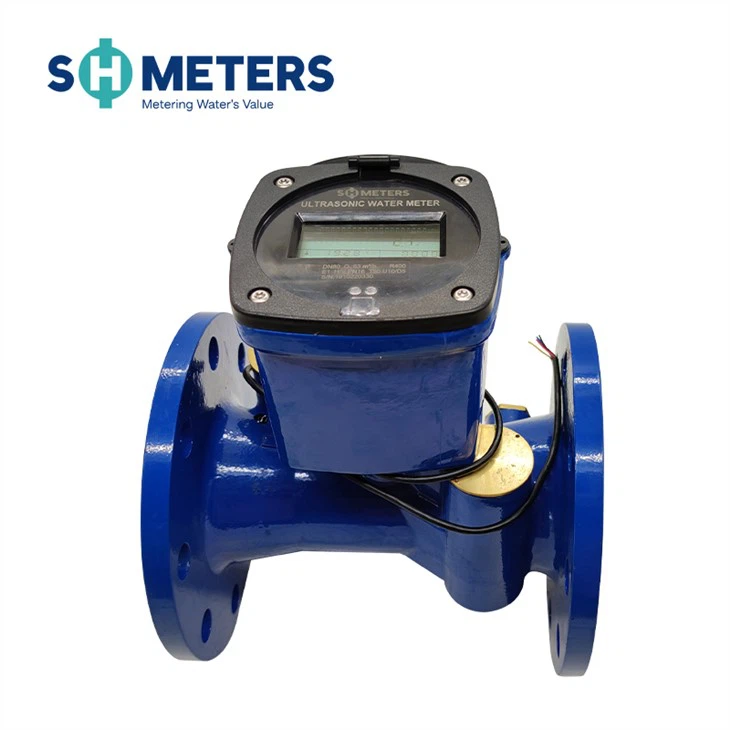

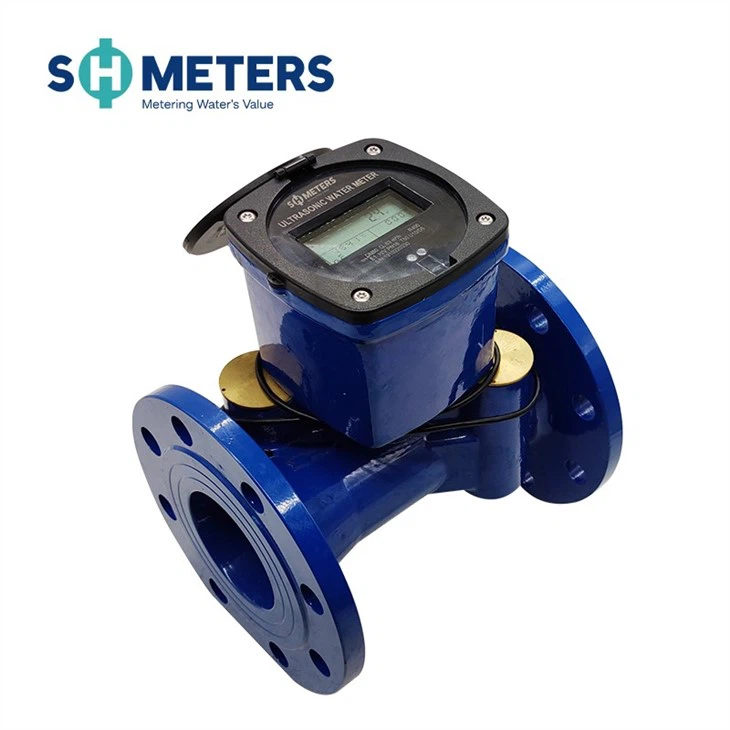

Opis izdelka
Je merilni instrument za neprekinjeno merjenje, beleženje in prikaz količine vode, ki teče skozi senzor z uporabo metode ultrazvočne časovne razlike. Pred uporabo pozorno preberite ta priročnik, da ga boste kar najbolje izkoristili in se izognili nepotrebni izgubi.
Okvirna dimenzijska risba
|
Nazivni premer (mm) |
Dolžina L |
Širina W | Visoka H | Prirobnični priključek | ||
| Premer prirobnice | Premer kroga vijaka | Velikost vijaka-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Vsebina zaslona merilnika
P1: V zadnjem vmesniku P1 še naprej pokrivajte območje zaznavanja več kot 3S, da vstopite v P2, in ponovite to operacijo, da vstopite v P3, P4
P2: Kumulativni tok zgodovinskega meseca
P3: Za interno odpravljanje napak in testiranje nima nobenega pomena.
P4: Stanje preizkusa
| Način | št. | Prikaz Opis |
| P1 | 1 | Kumulativni tok |
| 2 | Temperatura | |
| 3 | Velikost | |
| 4 | Stopnja pretoka | |
| 5 | Negativni kumulativni tok | |
| 6 | Neto kumulativni pretok | |
| 7 | Delovni čas | |
| 8 | Stanje senzorja | |
| 9 | Napajalna napetost | |
| P2 | Kumulativni tok zgodovinskega meseca | |
| P3 | Za interno odpravljanje napak in testiranje nima nobenega pomena | |
| P4 | 1 | Kumulativni tok |
| 2 | Koeficient | |
| 3 | Stopnja pretoka | |
| 4 |
Delovni čas |
|
Opomba: Vmesnik zaslona merilnika se lahko spremeni zaradi prilagajanja ali nadgradnje.
