Opis izdelka

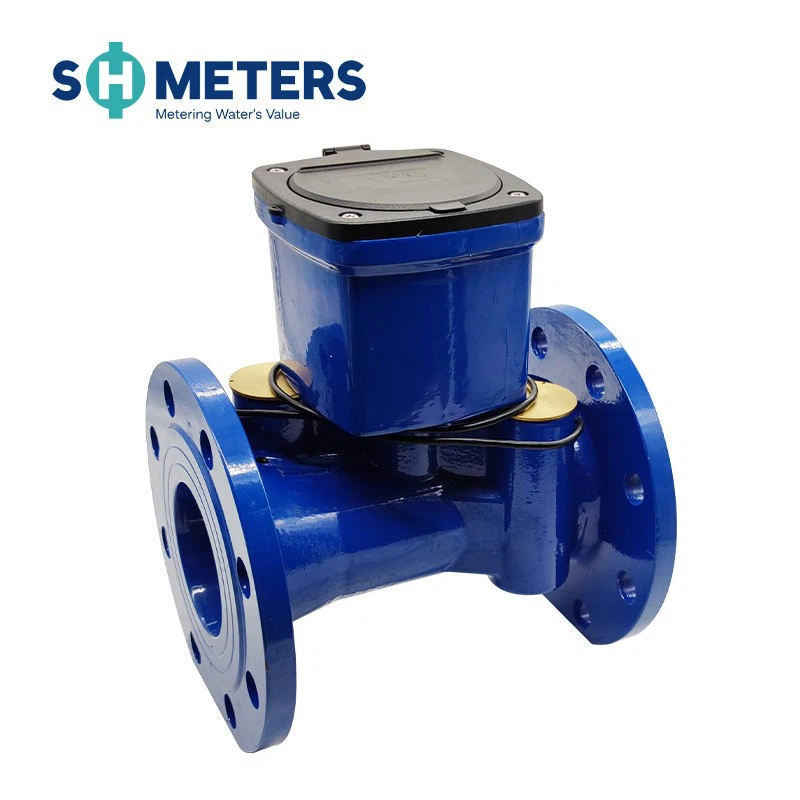

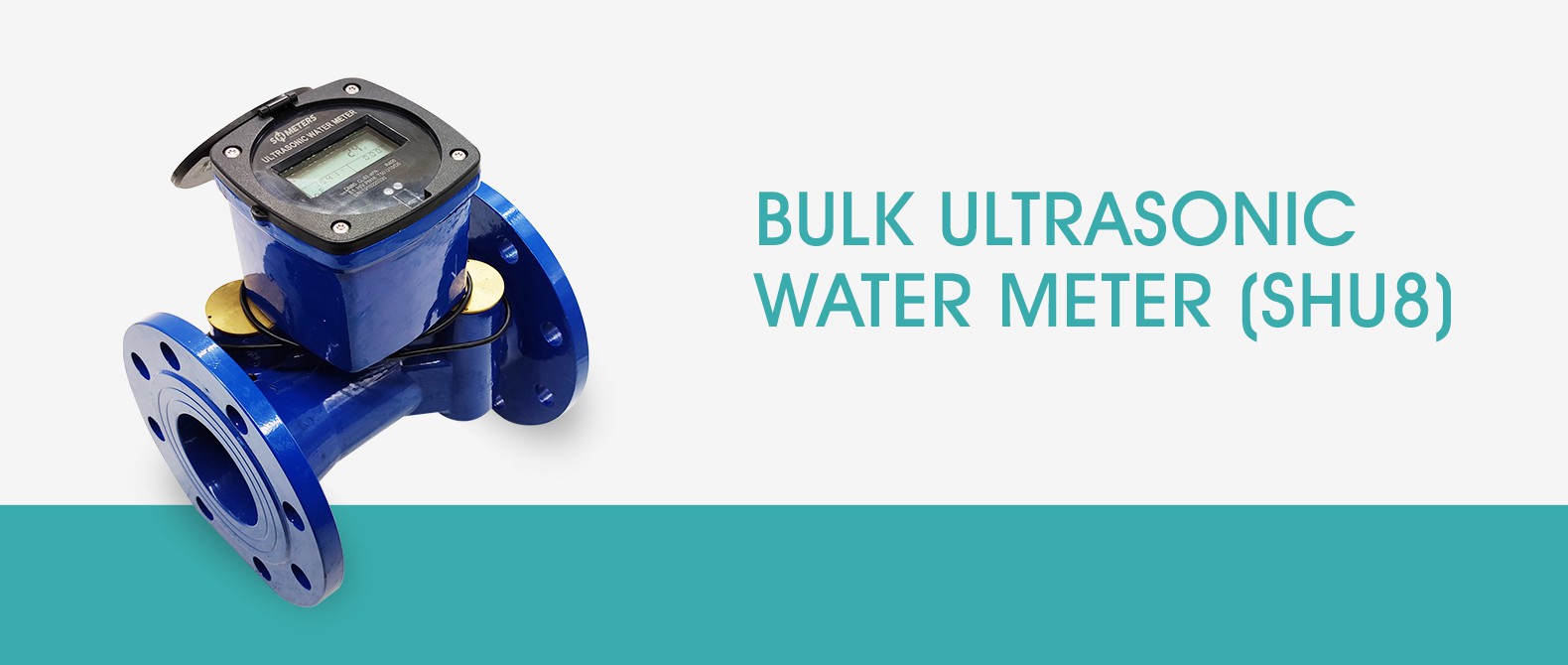

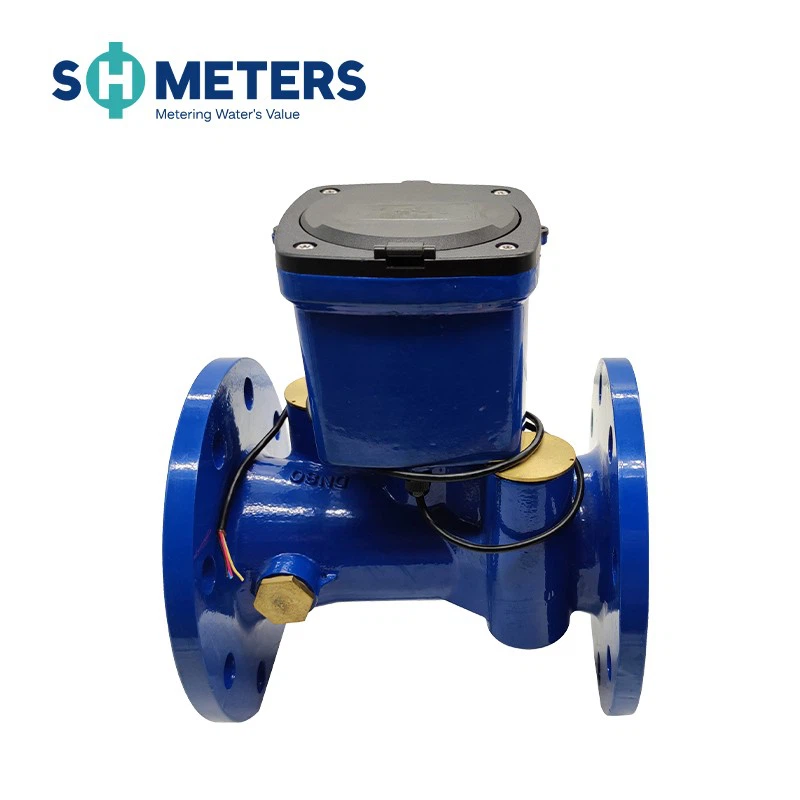

bulk ultrasonic water meter

Ultrazvočni vodomer je merilni instrument, ki neprekinjeno meri, beleži in prikazuje količino vode, ki teče skozi senzor z uporabo metode ultrazvočne časovne razlike. Pred uporabo pozorno preberite ta priročnik, da ga boste kar najbolje izkoristili in se izognili nepotrebni izgubi.

tehnični parameter

Nazivni premer (mm)	50	65	80	100	125	150	200	250	300
Največji pretok Q4 (m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Nazivni pretok Q3 (m³/h)	25	40	63	100	160	200	400	630	1000
Prehodni pretok Q2 (m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Najmanjši pretok Q1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Zagonski pretok (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Največji pretok	9999999.9
Povratni tok	9999999.9
Merilno območje	Q3/Q1, R250 (R400 po meri)
Razred točnosti	Razred B
Razred izgube tlaka	Manjše ali enako 0,063 MPa
Delovni tlak	1,6 MPa
Temperaturni razred	T30
Temperaturno območje	(5~55) stopinj
Okoljski razred	Notranji, razred B
Elektromagnetni razred	E1 (stanovanjski, komercialni, industrijski)
Napajanje	Vgrajena litijeva baterija DC 3,6 V
Življenjska doba baterije	> 10 let
Položaj namestitve	Vsak kot
Zaslon	LCD, 8 mest + dodatni znaki
Razred občutljivosti profila pretoka	U10/D5
Komunikacijski vmesnik	RS485 Modbus/impulzni izhod/GPRS/NB-IOT/Lorawan
Zaščitni razred	IP68
Dopustna temperatura skladiščenja	-20~60 stopinj
Statična moč	10μA
Delovna poraba energije	45μA

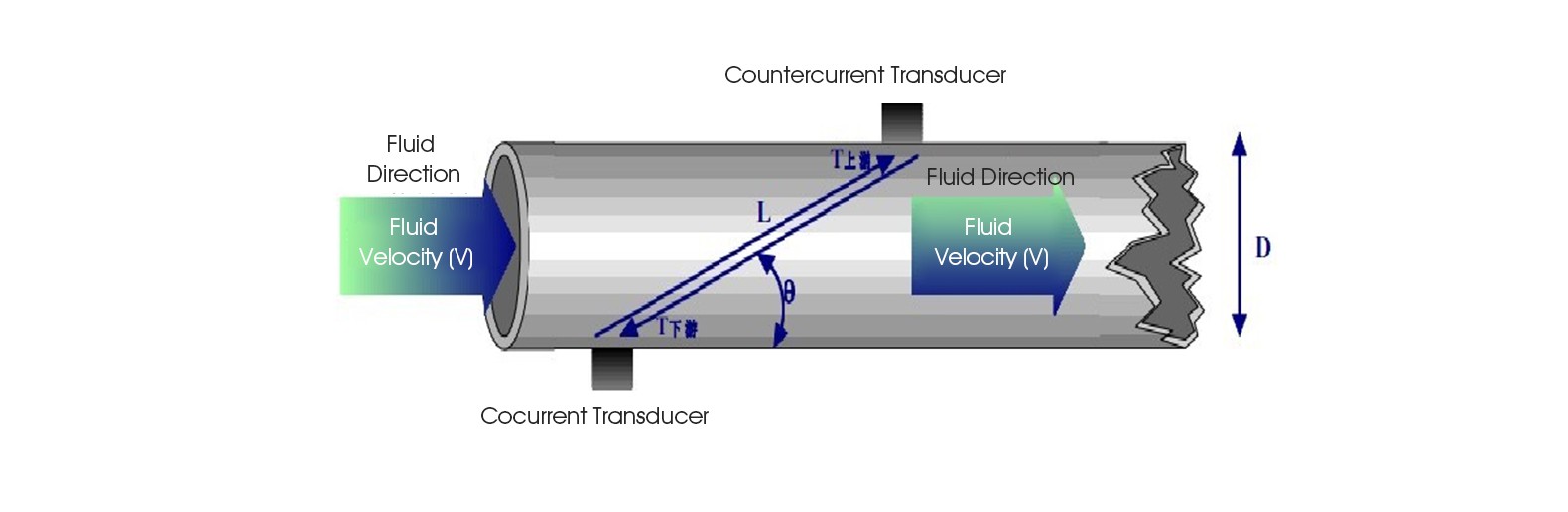

princip delovanja

Ultrazvočni vodomer je nova vrsta vodomera, ki lahko zazna časovno razliko, ki jo povzroči sprememba hitrosti, ko se ultrazvočni žarek širi v vodi navzgor in navzdol, analizira in obravnava pretok vode ter nato izračuna pretok vode naprej.

ultrasonic water meter principle
