Opis izdelka

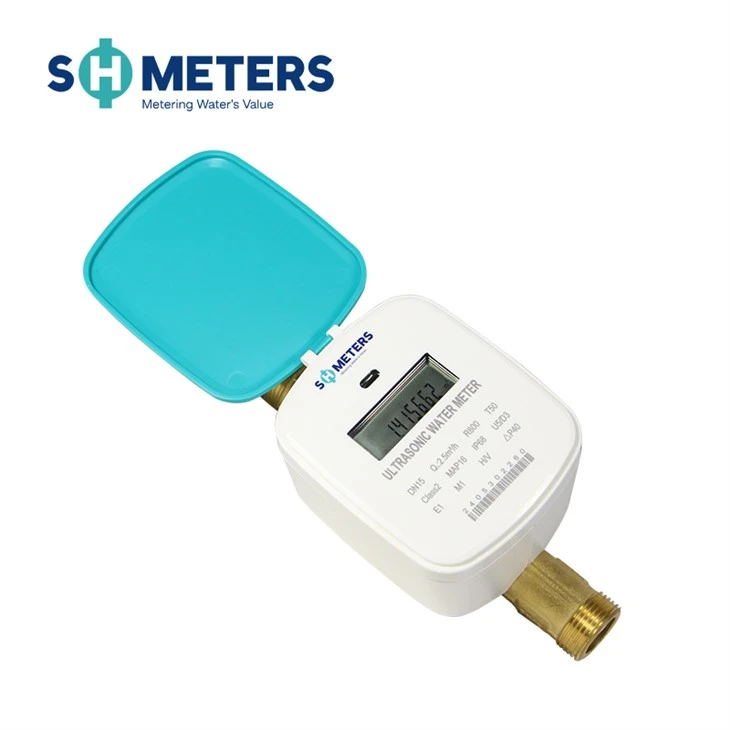

Ultrasonic water meterSH7520

Ultrazvočni merilnik vode je inteligentna merilna naprava, ki meri pretok vode v cevovodu s prenašanjem in prejemanjem ultrazvočnih signalov za določitev hitrosti pretoka. Odlikuje ga visoka natančnost, brez mehanske obrabe, nizko začetno pretok in dolgoročno stabilnost in se pogosto uporablja v sistemih pametnega upravljanja z vodo.

Funkcije izdelka

Nizka hitrost začetnega pretoka: Merilnik ima odlične zmogljivosti za zaznavanje majhnega pretoka in lahko natančno izmeri tudi najmanjše pretoke, pri čemer se učinkovito izogne vprašanjem netočnega merjenja pri nizkih pretokih.
Prikaz napak in alarmne kode:Ultrazvočni merilnik vodeOmogoča kode napak in alarmov, vključno z odkrivanjem puščanja, ki osebju omogoča hitro prepoznavanje težav in pravočasno sprejemanje vodnih odpadkov in morebitnih izgub.
Izguba nizkega tlaka: Merilnik z vgradno naravno zasnovo ne vsebuje mehanskih premičnih delov ali komponent, ki zavijajo pretok, kar zagotavlja minimalen vpliv na pretok cevovoda in preprečevanje izgube tlaka
Brez mehanskih gibljivih delov: Ponuja večjo zanesljivost in stabilnost, skupaj z daljšo življenjsko dobo.

LCD indikacija in alarmi

Lcd Indications And Alarms

1. trdnost signala 2. Fehler /Alarm 3. Temperatura vode 4. Čas

5. Navedba pretoka vode 6. Čas 7. Stanje preverjanja 8. Stanje senzorja

9. Napetost akumulatorja 10. Enota 11. Smer pretoka

Oris risba dimenzije

Outline Dimension Drawing

Nominalni premer	L	L1	W	H	Merilna nit	Povezava nit cevi (D)
mm
DN15	165	260	81	90	G3/4B	R½
DN20	195	300	81	95	G1B	R¾

Parametri izdelka

Nominalni premer	mm	15		20
Q3/Q1		R400	R800	R400	R800
Pretok preobremenitve (Q4)	m³/h	3.125		5
Nominalni pretok (Q3)	m³/h	2.5		4
Prehodni pretok (Q2)	l/h	10	5	16	8
Min pretok (Q1)	l/h	10	6.25	2	3.125
Začetni pretok	l/h	2		3
Razred natančnosti	Razred 2
Temperaturni razred	T50/T70
Največji dopustni tlak	PN16
Elektromagnetni okoljski razred	E1
Klasifikacija okolja	O
Zaščitni razred	IP68
Smer namestitve	Kateri koli kot
Razred občutljivosti profila toka	U5/D3
Življenjska doba baterije	＞ 8 let
Prikaz	LCD, 9 števk + dodatni znaki
Komunikacijski vmesnik	RS485/LORA/LORAWAN

Brezžični vmesniki AMR

Wireless AMR Interfaces

Amr pripravljen

WIRED: RS485 Modbus;
Ožičen: utrip;
Wireless: Lora, Lorawan (eu 863-870, as923, au 915-928, ZDA 902-928, v 865-867 načrti kanalov);
Brezžična: nb-lot (coap);
Brezžična: GPRS (2G/4G);
Infrardeče branje.
