Uporaba razsutega števca za hladno/toplo vodo Woltman
Merjenje količine hladne (vroče) vode, ki prehaja skozi cevovod. Vodomer se uporablja za dom ali stanovanje
Značilnosti vodomera Woltman v razsutem stanju za hladno/toplo vodo
Struktura odstranljivega elementa, enostavna namestitev in vzdrževanje, register za univerzalno uporabo znotraj tega obsega, snemljiv brez odstranjevanja števca s cevovoda
Suho številčenje, občutljivost magnetnega pogona, majhna izguba tlaka
Vakuumsko zatesnjen register zagotavlja, da se številčnica ne zamegli in ohranja jasnost odčitka v dolgoročni uporabi
Izbrani visokokakovostni materiali za stabilno in zanesljivo karakteristiko
Tehnični podatki so v skladu z mednarodnim standardom ISO 4064
Z visoko natančnostjo
Dodatki izdelka vključujejo konektorje, filtre, priključne dodatke, pribor za cevi, prirobnico, filter
Izbirne funkcije

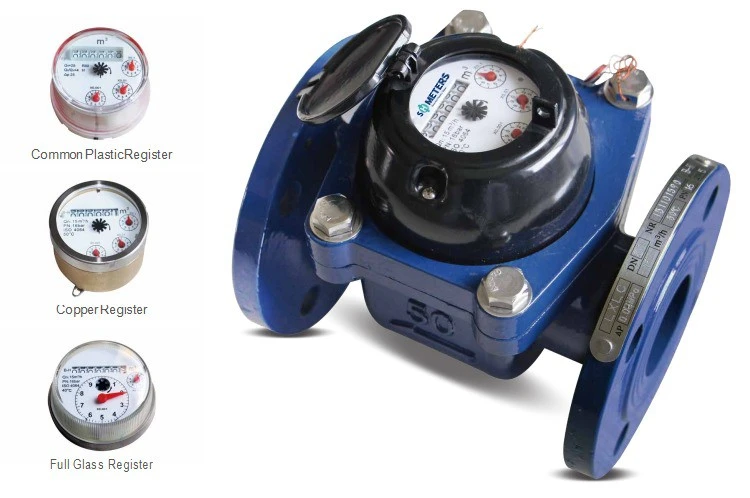

Plastični register, bakreni register in polno stekleni register
Natančnost: R=razred b
Velikost: DN50-DN300
Clod/Vroča voda
Možnost reed stikala
Standard prirobnice je mogoče izbrati
Izberete lahko vrtenje za 360 stopinj
Izberete lahko telo iz litega železa, nodularnega železa, nerjavečega jekla, GG25, GG50, SS304, SS316
Barva se lahko spremeni na ohišju in pokrovu
Zagotovite impulzni izhod
Delovni pogoji
Temperatura vode:{{0}}.1 stopinja -50 stopinja (0,1 stopinja -90 stopinja za merilnik tople vode)
Tlak vode: PN10/16/25
Največje dovoljene napake
v spodnjem območju od vključno qmin do, vendar brez qt je ±5 %
v zgornjem območju od vključno qt do vključno qs je ±2% (±3% za vodomer)
Dimenzije
Vrsta | Velikost | Dolžina | Višina | Priključna prirobnica | ||
Mm | D1 Zunanji premer | D2 Premer kroga vijaka | Priključni vijaki (nM) | |||
LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20(1.0DE) |
12-M20 (1,6 MPa) | ||||||
LXLC-250 | 250 | 450 | 434 | 395(1.0MPa) | 35 0 (1,0 MPa) | {{0}}M20 (1,0 MPa) |
405 (1,6 MPa) | 355 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
LXLC-300 | 300 | 500 | 459 | 445(1.0MPa) | 400(1,0MPa) | {{0}}M20 (1,0 MPa) |
460 (1,6 MPa) | 410 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
Opomba: Dimenzija prirobnice je v skladu s standardom ISO7005-1:1988. Standard prirobnice je mogoče prilagoditi. Sprejemajo se tudi naročila za izdelke s posebnimi zahtevami
Položaj pulza
Velikost | Položaj pulza |
DN 15-65 | 10/100/1000L/pulz |
DN 80-200 | 100/1000L/pulz |
DN 250-300 | 1000L/pulz |
Krivulja izgube tlaka
Opis delovanja sistema dveh reed stikal
Prosimo, glejte spodnji diagram sistema dveh reed stikal, dve reed stikali bi med delovanjem na registru upravljali "ON" oziroma "OFF" z magnetom, nameščenim na kazalec ali zobnik, vendar nikoli "ON" na istočasno, razen če zunanji magnet napade
Dve reed stikali delujeta dva "ON" in dva "OFF" v enem krogu kazalca ali prestava pomeni en izhod signala, to načelo preprečuje izgubo ali prekomerno štetje izhoda signala zaradi premikanja stikal ali vibriranja cevi, tako da zagotavlja zanesljivost izhodnega signala
Garancija
Vsi števci bodo imeli garancijo za napake v izdelavi in materialu za obdobje enega (1) leta od datuma prevzema. Okvarjeni števci ali deli, odkriti v tem obdobju, bodo po vrnitvi podjetju SHMeters brezplačno zamenjani.
