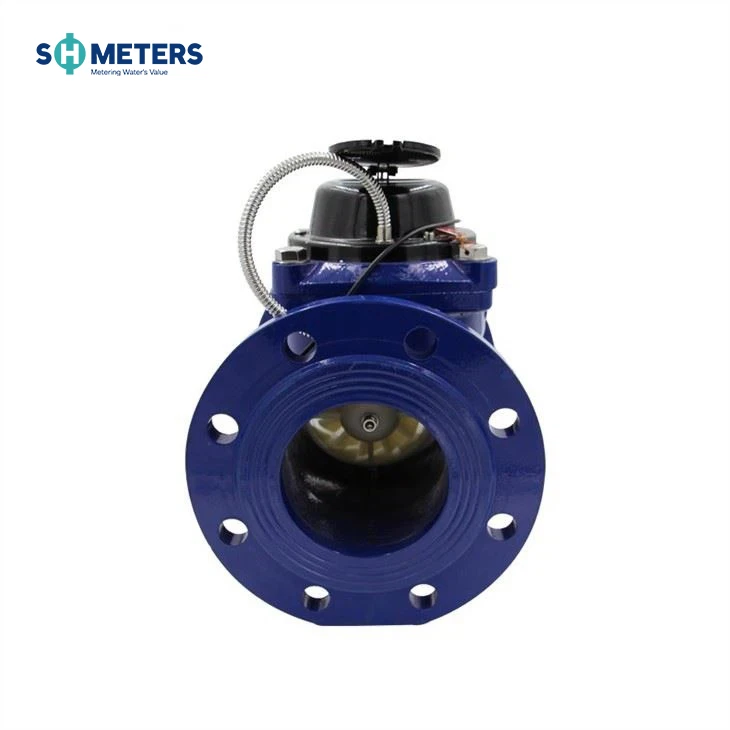

LXXG(R)-50~300(mm)
Namakanje Horizontalno krilce, števec hladne (tople) vode s suho številčnico
Aplikacija
Merjenje, pomnjenje in prikaz količine hladne vode, ki prehaja skozi cevovod.
Lastnosti:
1. Velika zmogljivost pretoka in majhna izguba tlaka.
2. Proti onesnaževanju, vgrajeno cedilo iz nerjavečega jekla lahko prihrani stroške namestitve. Merilni mehanizem je mogoče odstraniti iz ohišja za preverjanje, vzdrževanje in zamenjavo.
3.Izbrani visokokakovostni materiali za stabilno in zanesljivo karakteristiko.
4.Vakuumsko zatesnjen register zagotavlja, da je številčnica zaščitena pred meglo in ohranja jasno branje v dolgoročni uporabi.
Delovni pogoji
delovna temperatura: manj kot ali enako 40 stopinj
nazivni tlak: Manjši ali enak 1.0 MPa(1,6MPa)
izguba tlaka: manjša ali enaka 0,1 MPa
Dimenzije
| Vrsta | Velikost | Dolžina | Višina | Priključna prirobnica | ||
| mm | D1 Zunanji premer | D2 Premer kroga vijaka | Priključni vijaki (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1,0Mpa) |
| 12-M20 (1,6 Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1,0Mpa) |
| 405 | 355 | 12-M24 (1,6 Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1,0Mpa) |
| 460 | 410 | 12-M24 (1,6 Mpa) | ||||
OPOMBA: Mera prirobnice je v skladu s standardom ISO7005-1:1988. Standard prirobnice je mogoče prilagoditi. Sprejemamo tudi naročila za izdelke posebnih zahtev
Položaj pulza
| Velikost | Položaj pulza |
| DN 50-200 | 100/1000L/pulz |
| DN250-DN300 | 1000L/pulz |
Krivulja izgube tlaka
Specifikacija tehnike pretoka
| Nazivni pretok | Največji pretok Q4 | Stalni pretok Q3 | Q3/Q1 | Q2/Q1 | Prehodni tok Q2 | Najmanjši pretok Q1 | Minimalno branje | Največje branje | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Opis delovanja sistema dveh reed stikal
Prosimo, glejte diagram sistema z dvema reed stikaloma spodaj, dva reed stikala bi delovala "ON" ALI "OFF" s pomočjo magneta, nameščenega na kazalec ali zobnik, med delovanjem na registru, vendar nikoli "ON" pri istočasno, razen če zunanji magnet napade.
Dve reed stikali delujeta dva "ON" in dva "OFF" v enem krogu kazalca ali zobnik pomeni en izhod signala, to načelo preprečuje izgubo ali prekomerno štetje izhoda signala zaradi premikanja stikal ali vibriranja cevi, tako da zagotavlja zanesljivost izhodnega signala.
Garancija
Vsi števci bodo imeli garancijo proti napakam v izdelavi in materialih za obdobje enega (1) leta od datuma prevzema. Okvarjeni števci ali deli, odkriti v tem obdobju, bodo po vrnitvi podjetju SHMETERS brezplačno zamenjani.
