Klasifikacija daljinskih vodomerov in sistemov za odčitavanje števcev
Ko gre za daljinske vodomere in sisteme za odčitavanje števcev, ima veliko ljudi preprost vtis. Toda naj' spregovorimo o klasifikaciji in značilnostih daljinskih vodomerov in sistemov za odčitavanje števcev, ki morda niso zelo jasni.
Tokrat bomo govorili o tem, kako podrobno razdeliti daljinski vodomer in sistem za odčitavanje števcev, kakšne so značilnosti vsakega od njiju in jih podrobno analizirati.
Daljinski vodomer temelji na navadnem mehanskem števcu tople in hladne vode, pasivnem stikalu z neposrednim odčitavanjem daljinskega vodomera in izhodnem sistemu daljinskega prenosa.
Sistem odčitavanja števcev je vzpostavljen na podlagi daljinskega vodomera. Sistem integrira potrošnjo tisočih gospodinjstev z računalniškim omrežnim centrom oddelka za upravljanje. Sistem ima različne komunikacijske metode, prilagodljive omrežne metode in priročno razširitev. Izpolnite različne potrebe uporabnikov z različnih zornih kotov in resnično uresničite znanstveno upravljanje stanovanjskih prostorov.
Daljinske vodomere in sisteme za odčitavanje števcev lahko razdelimo v dve kategoriji; eden je način elektromehanske pretvorbe, drugi pa način prenosa.
Naj jih' razlaga po vrsti.
Metoda elektromehanske pretvorbe
Trenutno je trend razvoja vodomerov že jasen, torej v smeri inteligence. V primerjavi z elektromehanskimi vodomeri je ena glavnih funkcij pametnih vodomerov ta, da lahko pametni vodomeri bolj v celoti uporabijo podatke.
1. Vzorčenje impulza
Vzorčenje impulza vključuje naslednje tri metode zaznavanja:
Zaznavanje Hallovega elementa: magnet je nameščen pod določeno nosilno napravo, Hallov element pa je nameščen blizu oboda, ki ga tvori vrtenje magneta. Ko se zobnik vrti, ko je magnet blizu Hallovega elementa, se Hallov učinek uporabi, da Hallov element proizvede preklopno količino in tako tvori preklopni impulzni signal, čip določi porabo vode z merjenjem impulznega signala.
Zaznavanje reed stikala: Namestite magnet pod določeno nosilno napravo in postavite reed stikalo blizu oboda, ki ga tvori vrtenje magneta. Ko se zobnik vrti, ko je magnet blizu trstičnega stikala, bo trstično stikalo pritegnilo in se držalo stran od trstičnega stikala. Ko je cev napolnjena, se reed stikalo odklopi, da se oblikuje preklopni impulzni signal, čip pa z merjenjem impulznega signala določi porabo vode.
Nemagnetno zaznavanje: kazalec vzorčenja obremenitve nastavite na strukturo merilne komponente merilnika vode kot sprožilec signala vzorčenja. Sprožilec signala vzorčenja je ravna ali valjasta struktura s kovinsko pločevino na površini. Sprejet je signal za skeniranje elektromagnetnega valovanja, ki ga pošlje odbito vzorčno vezje, in sprožilec je Ko kovinski kos vstopi ali zapusti območje skeniranja zaznavanja, se ustvari popoln merilni signal, ki ga vezje obdela in odda kot digitalni val brez kakršen koli upor proti vodomeru.
2. Avtobusni sistem
Sistem vodila je par linij z več napravami, naprave pa imajo naslovne kode za njihovo identifikacijo! Tako imenovano vodilo (Bus) se na splošno nanaša na skupino prenosnih vodov, ki prenašajo informacije do ene ali več ciljnih komponent z eno ali več izvornimi komponentami s pomočjo multipleksiranja s časovno delitvijo. Je javni kanal za prenos podatkov v računalnik!
Tehnologija neposrednega fotoelektričnega odčitavanja: Merilniki z neposrednim odčitavanjem, ki so trenutno na trgu, so razdeljeni v dve kategoriji s sprejemanjem informacij, in sicer merilniki z neposrednim odčitavanjem skozi žarek in odsevni merilniki z neposrednim odčitavanjem.
Prehodni žarek: na kolesu s preslednim žarkom so luknje za svetlobo. Na eni strani tipskega kolesa je nameščena svetlobna cev, na drugi strani pa fotoobčutljiva cev. Svetloba, ki jo oddaja svetleča cev, se obseva v fotoobčutljivo cev skozi svetlobno luknjo, fotoobčutljiva cev pa izvede fotoelektrično pretvorbo, da dobi ustrezen signalni potencial. Število svetlobnih lukenj in vsaka skupina svetlobnih cevi je zasnovano po strogem izračunu. Zavrtite kolesce znakov in pri vsakem položaju branja 0-9 sta položaj in število svetlobno občutljivih cevi za pridobivanje svetlobe različna in tako se izvede kodiranje.
Odsevni tip: Načelo delovanja odsevnega merilnika z neposrednim branjem je enako. Razlika je v tem, da na kolesu z znaki ni luknje za svetlobo, ampak je odsevna črtna koda natisnjena na zunanjem obroču kolesca znakov. Svetloba, ki jo oddaja svetleča cev, ni neposredno obsevana v fotoobčutljivo cev. Odraža se na fotoobčutljivi cevi tako, da odseva črtno kodo.
Treba je opozoriti, da je v današnjem tehničnem okolju' tehnologija neposrednega branja glavna tehnologija, odsevna tehnologija neposrednega branja pa je bila odpravljena.
Vrsta kamere: Na odčitnem oknu vodomera je nameščena leča, odčitavanje števca pa se fotografira za prenos med odčitavanjem števca.
Način prenosa
Glede na način prenosa vodomera je razdeljen na tri kategorije: žični prenos in brezžični prenos ter merilnik IC kartice:
1. Žični prenos
Sistem ločenih vodov: vsak števec, ki je povezan s sistemom, nima ločene naslovne kode, ločen signalni vod pa je treba voditi do naprave za odčitavanje števca
Sistem vodil: Sistem vodil je razdeljen na prenos RS485 in prenos MBUS.
RS485 je komunikacijski standard vodila. Določa valovno obliko ali električni signal vsakega digitalnega podatka na prenosnem vodu, ki pripada fizičnemu sloju. In Mbus določa, da za prenos posebnega ukaza funkcije, katere številke je treba posredovati, da predstavljajo to navodilo, ki pripada sloju komunikacijskega protokola. Tako kot v Morsejevi abecedi se izrazi s kratkim pritiskom. Izraža se z dolgim pritiskom - to je fizični sloj, pomen različnih kombinacij pik in črt pa je protokolarni sloj.
2. Brezžični prenos
Brezžični prenos je razdeljen na brezžični prenos na kratke razdalje LoRa in brezžični prenos na dolge razdalje NB-IoT
LoRa je bolj primeren za lokalno omrežje, sam upravlja podatke, sam postavi bazno postajo za obdelavo podatkov, kot je kmetija, zelenjavna baza itd.
NB-IoT je bolj primeren za širokopostavitev omrežja, področje uporabe pa je primernejše za široko razmestitev. Funkcionalna aplikacija, kot je skupna kolesa, je bolj primerna za NB, ne pa za LoRa, ki je bolj podobna razmerju med 3/4G in WiFi.
LoRa: Bazno postajo je treba upravljati sama. Primerjamo ga lahko z WIFI usmerjevalnikom doma in mobilnim telefonom, ki je povezan z WIFI za brskanje po internetu.
NB-IoT: Operater bazne postaje ga je že zgradil za vas. Plačati morate samo za prenos. Podatki gredo skozi omrežje operaterja'. Primerjamo ga lahko s trenutnim 3/4G dostopom do interneta mobilnega telefona
LoRa in SigFox sta se pojavila prej in sta bila zrelejša od tehnologije LPWA, ki temelji na licenčnem spektru, ter ju je bilo mogoče tudi v velikem obsegu komercializirati, kar je lahko zadovoljilo potrebe nekaterih takratnih uporabnikov, zato so ju izbrali operaterji. Na trgu sta tehnologiji LPWA, ki temeljijo na nelicenciranem spektru, predvsem LoRa in SigFox.
Z napredkom in razvojem tehnologije sta se v letu 2016 pojavili dve tehnologiji, NB-IoT in eMTC, obe tehnologiji pa sta sprejeli enotne standarde 3GPP za razširitev interneta stvari. Ta tehnologija ima atribute industrijskega standarda, je odprta, sprejeta tehnološka smer pa je postopni razvoj v 5G, standard pa se bo še naprej izboljševal in razvijal.

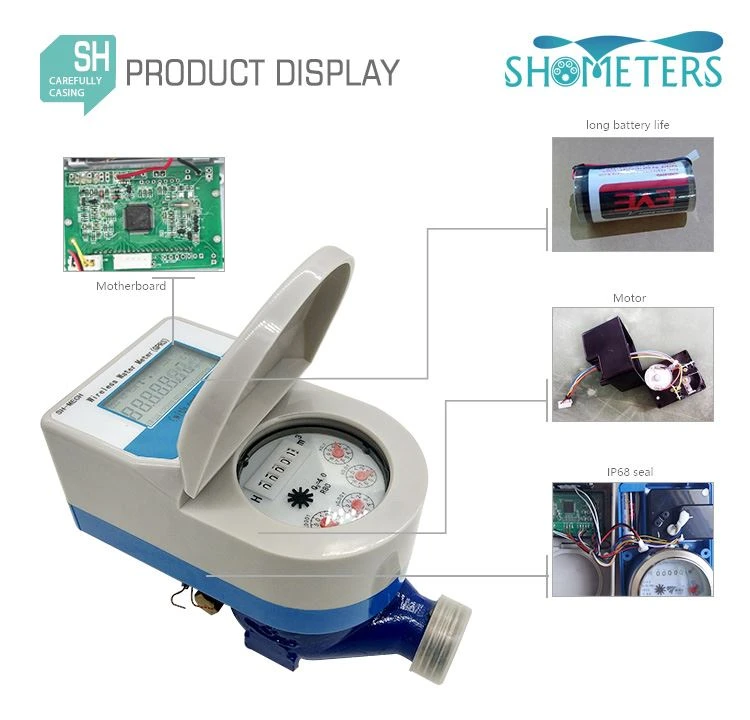

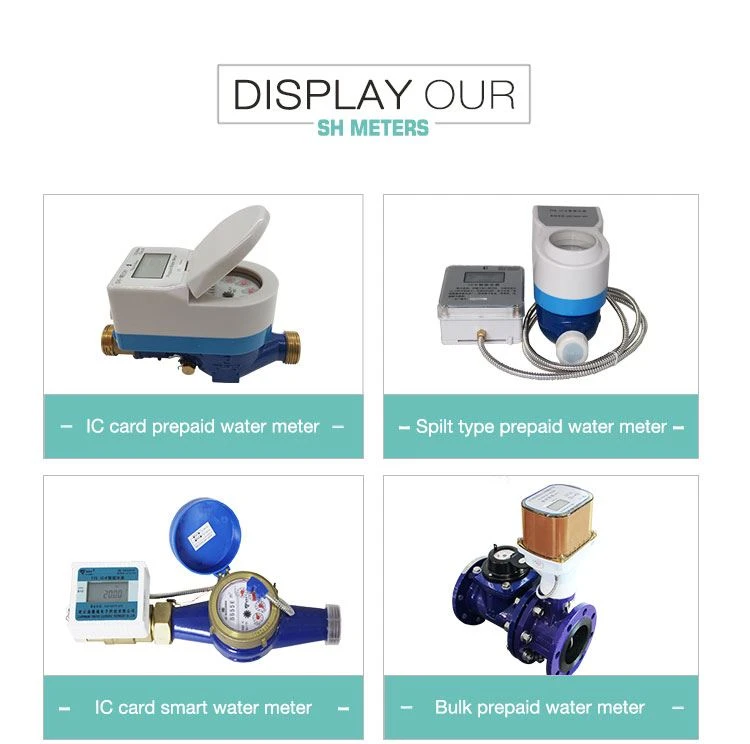

3. Tabela IC kartice
Imenuje se tudi predplačniški števec, ki se najprej plača in nato uporabi.
